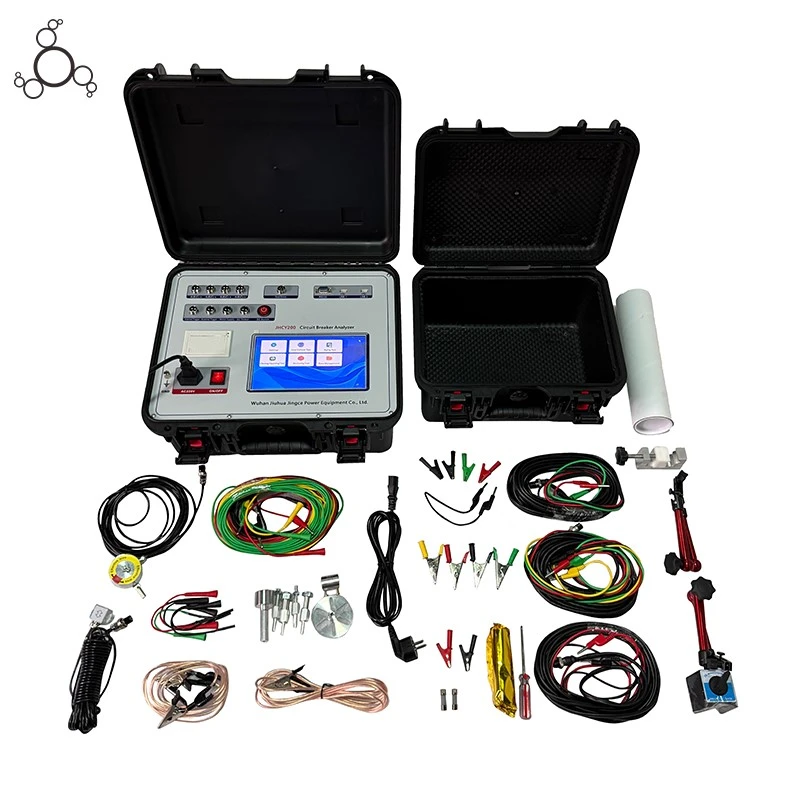

Højspændingskoblingstestere anvender typisk et integreret, bærbart design med en kompakt struktur for nem betjening i marken. Deres vigtigste strukturelle træk omfatter:
Integreret bærbart hus: De fleste instrumenter integrerer hovedenheden, strømmodulet, målekabler og sensorer i et robust hus af aluminiumslegering eller teknisk plastik. Dimensionerne er generelt mellem 330 mm–402 mm (længde), 260 mm–286 mm (bredde) og 160 mm–200 mm (højde), med en vægt, der typisk spænder fra 5 kg til 10 kg, hvilket letter transportabilitet og hurtig feltindsættelse.
Stor farveberøringsskærm: Udstyret med en LCD-farveskærm i høj-opløsning, der understøtter kinesisk og engelsk menubetjening, har nogle modeller også berøringsfunktionalitet, hvilket forbedrer den menneskelige-maskinegrænseflade.
Indbygget-justerbar jævnstrømsforsyning: Integrerer en justerbar jævnstrømsforsyning på 30V–270V (nogle op til 300V), med en udgangsstrøm på 10A–20A, som kan bruges til at drive afbryderens åbnings- og lukkespoler, hvilket understøtter lav-driftstest.
Multi-kanals signalopsamlingssystem: Understøtter 12 uafhængige metalkontakttidskanaler, hvilket muliggør samtidig måling af tidsparametre ved flere pauser; Udstyret med en forskydningssignaloptagelseskanal, kompatibel med forskellige typer lineære modstandssensorer, vinkelforskydningssensorer, fotoelektriske indkodere osv., for at opnå slag- og hastighedsmåling.
Modulært interface-design: Giver flere standardgrænseflader, såsom RS232, USB og USB-flashdrev-grænseflader, der understøtter eksport af testdata, PC-onlineanalyse og rapportgenerering.
Anti-interferens- og beskyttelsesdesign: Anvender flydende design, digital filtrering og store-jordingsteknologier for at forbedre modstanden mod elektromagnetisk interferens; nogle avancerede-modeller har IP54-beskyttelsesklassificering og bred temperaturdriftskapacitet (-20 grader til +50 grader), der tilpasser sig komplekse transformerstationsmiljøer.
