Produktintroduktion

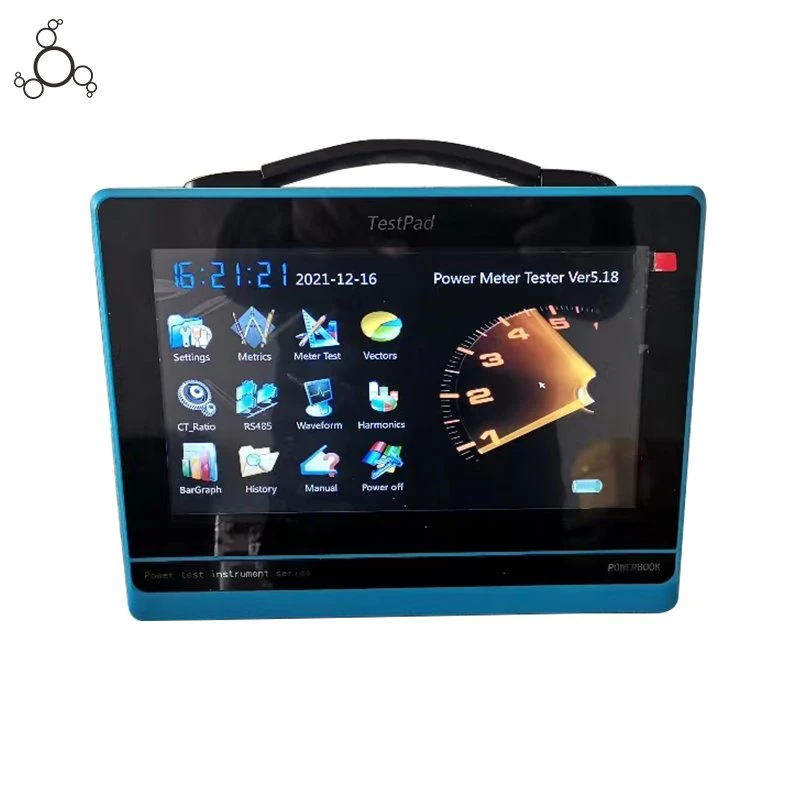

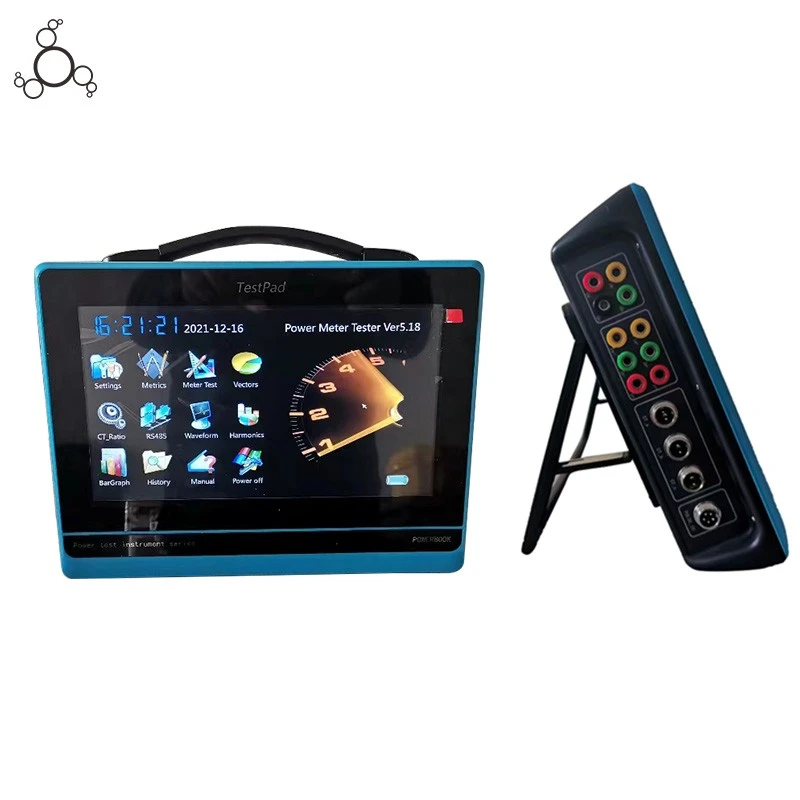

Multi-funktions elektrisk energimåler på-stedstestinstrument er et højpræcisionstestinstrument, der kan måle elektriske parameter og verificere elektrisk energimåler og bedømme-ledningsføring på stedet. Instrumentet er udstyret med høj præcision og høj linearitet PT og CT, så det har den høje målenøjagtighed, når man tester forskellige elektriske parametre. Og det er udstyret med strømtransformatorer af -type klemme. Brugere behøver ikke at afbryde det nuværende kredsløb for nemt at kunne tilslutte dem på stedet. Instrumentet bruger avanceret-indlejret kontrolpanel og dedikeret-realtids multitasking-operativsystem og 10-tommer stor-farve-LCD-skærm. Den bruger engelsk grafisk betjeningsgrænseflade med engelsk promptinformation. Man-maskindialoggrænsefladen er venlig. Den har funktioner som vektordiagramvisning og ledningsbedømmelse, som kan give det pålidelige grundlag for at kontrollere kredsløbets korrekthed. Den bruger den kapacitive skærmberøringsoperation, som er en god håndfølelse og nem at lære. Den har indbygget-datahukommelse med stor-kapacitet, som maksimalt kan gemme 60.000 grupper af data og kan udvides på ubestemt tid. Brugere kan uploade historik-registreringer til computeren med U-disken og kan også bruge instrumentets baggrundssoftware til at opnå den computeriserede styring. Instrumentet er fremstillet af vores konstruktionsafhængige plastik. Instrumentet er smukt af udseende og praktisk. Den er nem at betjene, mens den testes på stedet. Når instrumentet betjenes, kan dets bagbeslag åbnes. Så den kan betjenes i hånden eller på skrivebordet. Instrumentet er udstyret med højstyrke selvstrækkende håndtag. Det er praktisk for operatøren at holde instrumentet med én hånd.

Funktioner og egenskaber

1. Instrumentet bruger avanceret-indlejret kontrolpanel og dedikeret-multitasking-operativsystem i realtid og næsten Windows-interface.

2. Instrumentet er et høj-præcisionstestinstrument, som kan verificere elektrisk energimåler og måle elektriske parametre og teste strømkvalitetsproblemer såsom bølgeformsforvrængning, spændingsudsving og trefaset ubalance i elnettet, hvilket understøtter overvågning af strømkvaliteten i realtid.

3.Når man måler den omfattende fejl i måleenheden under reel belastning i-kredsløbet, behøver brugerne ikke strømafbrydelser og behøver heller ikke at ændre målekredsløbet og åbne måleenheden.

4. Det kan præcist måle en række elektriske parametre, såsom spænding, strøm, aktiv effekt, reaktiv effekt, fasevinkel, effektfaktor, frekvens osv. Og så kan den beregne målefejlen for måleapparatsløjfen.

5. Det har en sekskantet diagramvisningsfunktion, som kan udføre vektoranalyse af målekredsløbet og kontrollere den forkerte ledning af måleanordningen; i den tre-fasede tre-trådsforbindelsestilstand kan den automatisk bedømme 48 ledningsmetoder; den automatiske beregningsfunktion af den supplerende effekt er praktisk at bruge. Personalet beregner den supplerende effekt for brugere med ledningsproblemer.

6. Instrumentet er udstyret med strømtransformatorer af typen -klemme. Brugere behøver ikke at afbryde strømkredsløbet for at måle bekvemt og sikkert.

7. Den kan teste forskellige indikeringsinstrumenter såsom voltmeter, amperemeter, effektmåler, fasemåler osv. og alle slags 1A eller 5A elektrisk energimålere med aktiv eller reaktiv effekt af tre-fase tre-leder eller tre-fase fire-leder eller enkelt-tilslutningstilstand.

8. Brugere kan bruge fotoelektrisk eller manuel eller pulstilstand til at teste elmålerne.

9. Det kan præcist måle 2-64. spændingsharmoniske og nuværende harmoniske indhold.

10. Som et professionelt strømkvalitetsudstyr kan det måle og analysere kvaliteten af AC-strømforsyningen via forsyningsnettet til brugeren, såsom frekvensafvigelse, spændingsafvigelse, spændingsudsving, tilladt ubalance af trefasespænding og strømnets harmoniske.

11. Den kan vise enkeltfasespænding og strømbølgeform og kan vise trefasespænding og strømbølgeform på samme tid.

12. Overvågning af belastningsudsving: mål og analyser udsving i strømkvaliteten i det offentlige net forårsaget af forskelligt elektrisk udstyr under forskellige driftstilstande. Optag og gem-spænding, strøm, aktiv effekt, reaktiv effekt, tilsyneladende effekt, frekvens, fase og andre effektparametre.

13. Stregkodescanner kan vælges til automatisk at indtaste stregkoden for den elektriske energimåler.

14. Den elektriske energimålers 485-kommunikationsgrænseflade kan detekteres og kan fuldføre arbejdet med -verifikation på stedet af multi-funktionel (intelligent) elektrisk energimåler. Efterspørgselsfejlen kan verificeres i henhold til-den indstillede behovscyklus og sliptid i el-energimåleren.

15. Det har funktionen som evigt kalenderur til at vise dato og klokkeslæt.

16. 60000 testdata og resultater kan gemmes på samme tid med-bekræftelse på stedet (enkelt sletning eller al sletning kan vælges) og uploades til computeren med U-disken. Computerstyret styring kan opnås gennem baggrundsstyringssoftwaren (valgfrit).

17. Som en håndholdt strømkvalitetsanalysator bruger instrumentet den store-skærm og touch-farve-LCD-skærm, den engelske grafiske betjeningsgrænseflade med engelsk promptinformation og multiparameterdisplaygrænseflade. Man-maskindialoggrænsefladen er venlig.

18. Kapacitiv berøringsskærm, høj berøringsfølsomhed og nem betjening.

19. Valgfri virtuel belastning kan bruges til at verificere de elektriske energimålere på stedet uden belastning.

20. Lille størrelse, let vægt og nem at bære. Det kan ikke kun bruges til feltmåling, men også som standard måleudstyr i laboratoriet. Det er en ideel 3-faset analysator til felt- og laboratorieapplikationer.

Tekniske parametre

1.Input egenskaber

Spændingsmåleområde:

0 ~ 400V, 57,7V, 100V, 220V, 400V fire automatiske omskifterområde.

Aktuelt måleområde:

0 ~ 5A. De indbyggede-strømtransformatorer er 5A (CT).

Klemmetransformatoren har seks udtagspositioner:

lille klemme (5A/25A).

midterklemme (100A /500A) (valgfrit).

stor klemme (400A/2000A).(valgfrit).

Måleområde for fasevinkel: 0 ~ 359.999 grader.

Frekvensmålingsområde: 45 ~ 55Hz.

2. Nøjagtighed

Målebekræftelsesdel:

Spænding: ± 0,05 %

Strøm: ± 0,05 % (klemmetransformator ± 0,2 %)

Aktiv effekt: ± 0,05 % (klemmetransformator ± 0,2 %)

Reaktiv effekt: ± 0,2 % (klemmetransformator ± 0,5 %)

Aktiv elektrisk energi: ± 0,05 % (klemmetransformator ± 0,2 %)

Reaktiv elektrisk energi: ± 0,2 % (klemmetransformator ± 0,5 %)

Frekvens: ± 0,05 %

Fase: ± 0,2 grader

3. Strømkvalitet

Harmonisk frekvensmåleområde: 2-64

Fundamental spænding og strømamplitude: tilladelig fejl af grundspænding Mindre end eller lig med 0,5 % FS; Tilladt fejl på grundstrøm Mindre end eller lig med 1 % FS

Målefejl af faseforskel mellem grundspænding og strøm:

Mindre end eller lig med 0,5 grader

Målefejl for indhold af harmonisk spænding: Mindre end eller lig med 0,1 %

Målefejl af harmonisk strømindhold: Mindre end eller lig med 0,2 %

Trefaset spændingsubalancefejl: Mindre end eller lig med 0,2 %

4. Driftstemperatur

Driftstemperatur: - 10 grader ~ + 40 grader

5. Isolering

1) Isolationsmodstanden mellem spændingen, strømindgangsterminalen og huset Større end eller lig med 100MΩ.

2) Tåler 1,5KV (gyldig værdi) med strømfrekvens på driftseffektindgang og skallen, som varer et minut.

6. Standard elektrisk energi puls konstant

indbygget-transformatorkonstant (FL)=10000 r / kW · h
