1. Trefaset CNC sinus inverter effektudgang, med blød start og blød stop funktioner, har derfor hurtig testhastighed og høj nøjagtighed.
2. Trefaset transformer, enkelt-faset transformer, PT, CT, Z--type transformerforhold, gruppe, polaritetstestfunktion.
3.Trefasetest har funktionerne linje til linje spændingsforhold, linje til fase spændingsforhold, drejningsforhold, vektordiagram og gruppeforbindelsestest.
4.CT forhold polaritet test funktion.
5.Under enkelt-fasetest har den funktionen af vinkelforskeltestning.
6.Tapgearet kan testes op til 99 gear.
7. Testområdet er bredt, med et maksimum på 20.000.
8. Høj og lav spænding omvendt forbindelse påmindelse.
9. Udgangskortslutningspåmindelse.
10.Ikke strøm-slukket ur og datovisning. Datalagringsmetoden er lokal lagring med 100 testdata, og de lagrede data kan overføres til en computer (pc).
11. Termisk printer udskrivning funktion.
12. Lille størrelse, let vægt, nem at bære og bruge.

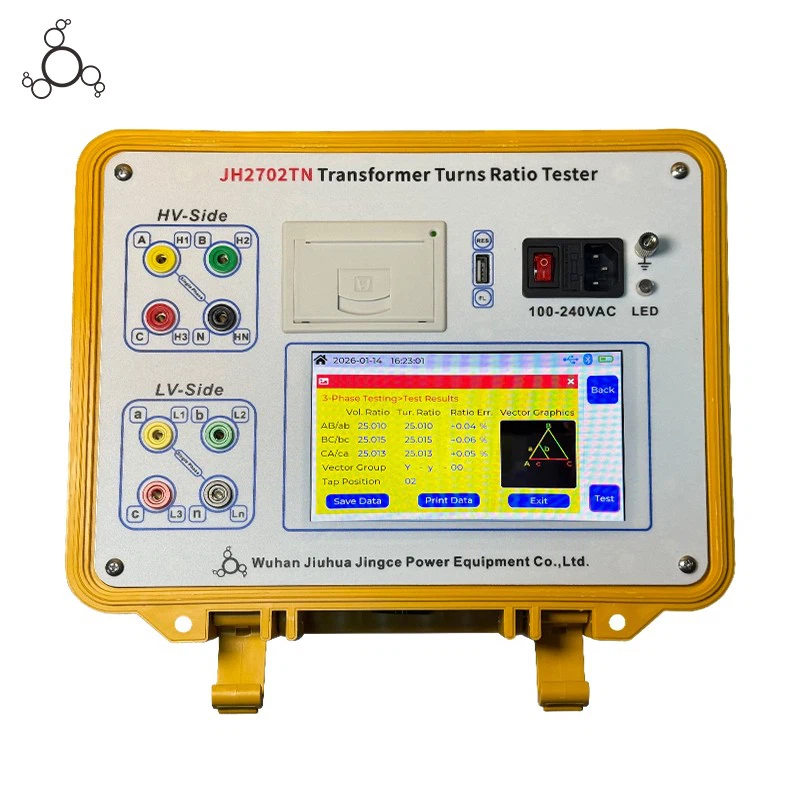

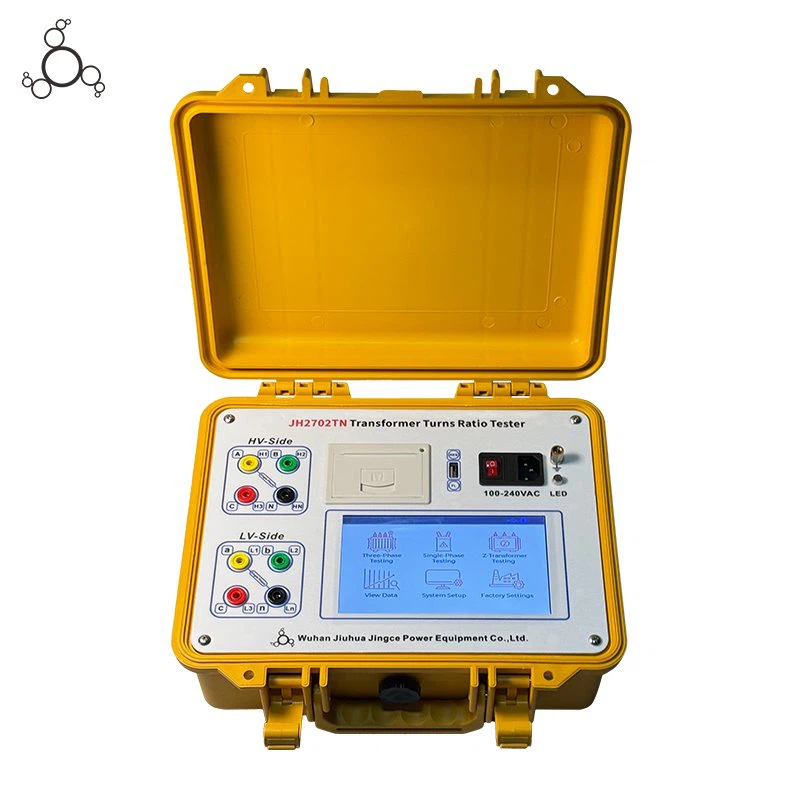

ProduktIndledning
Transformer Turns Ratio Tester med Neutral Point er et høj-intelligent testinstrument, der er uafhængigt udviklet til kraftsystemets transformatortestbehov, udviklet af Wuhan Jiuhua Jingce Power Equipment Co.,Ltd. Da transformatorer er kernen og det kritiske udstyr i elsystemet, er deres langsigtede stabile og pålidelige drift direkte relateret til den overordnede sikkerhed og stabilitet af elnetdrift. I overensstemmelse med de forebyggende afprøvningsbestemmelser for statens net er drejningsforholdstest i transformer- og spændingsforholdstest obligatoriske for nye transformere før idriftsættelse og i-driftstransformatorer under regelmæssig vedligeholdelse-test, der er afgørende for at verificere transformatorviklingens integritet, trinkoblerkontaktydelse og forbindelsesgruppekorrekthed.
Produktparameter
|
Model |
JH2702TN |
|
rækkevidde |
0.9~20000 |
|
nøjagtighed |
± (læser × 0,1 % + 2 cifre) (mindre end eller lig med 1000) |
|
± (læser × 0,2 % + 2 cifre) (større end 1000 og mindre end eller lig med 3000) |
|
|
± (læser × 0,3 % + 2 cifre) (større end 3000) |
|
|
opløsningsforhold |
0.9~9.9999(0.0001) |
|
10~99.999(0.001) |
|
|
100~999.99(0.01) |
|
|
1000~9999.9(0.1) |
|
|
20000(1) |
|
|
fungerende strømforsyning |
AC100-240V,50/60Hz (opladningsspænding for batteridrevne modeller) |
|
instrumentets vægt |
4,7 kg |
|
Instrumentvolumen |
320 mm (længde) × 280 mm (bredde) × 135 mm (højde) |
|
slut-brugstemperatur |
-10 grader ~50 grader |
|
relativ luftfugtighed |
<90%, no condensation |
Produktegenskaber
Denne drejningsforholdstester er et professionelt, intelligent instrument designet til test af kraftsystemtransformere. Den integrerer avancerede teknologier og humaniseret design for at levere effektiv, præcis og pålidelig ydeevne. Som en professionel 3-faset ttr-tester har den et komplet sæt af tre-fasetestfunktioner, som fuldt ud kan opfylde de multi-dimensionelle testbehov for strømsystems tre-fasetransformatorer og andet udstyr.
Neutralpunktsfunktion Tilføjelsen af en dedikeret nulpunkt-testterminal udvider transformeren ttr's anvendelsesområde, hvilket gør den i stand til direkte at teste transformere med et neutralt punkt (f.eks. Yn, YN-forbindelsesgrupper). Denne funktion eliminerer behovet for yderligere ledninger eller hjælpeudstyr, hvilket giver mulighed for nøjagtig måling af linje-til-neutralspændingsforhold og neutralpunkt-relaterede parametre. Det er særligt velegnet til at teste distributionstransformatorer, jordingstransformatorer og andet udstyr med et neutralt punkt, hvilket giver omfattende dataunderstøttelse til transformertilstandsvurdering og fejldiagnose og gør ttr-testen mere omfattende og nøjagtig til detektering af nulpunktstransformatorer.
Produkttilbehør
- En gul bærbar hård taske
- En sort bæretaske
- En strømledning
- En dedikeret jordingstestledning
- Tre reservesikringer
- Et USB-kabel
- To ruller trykpapir
- Fire sæt dedikerede testledninger (rød, gul, grøn, sort) med store krokodilleklemmer
Levering, forsendelse og servering
FAQ
Spørgsmål: Hvilke eksklusive testfunktioner understøtter tre-fasetesten for nulpunktstransformatorer?
Sv: Den kan udføre test af linje-til-fasespændingsforhold for nulpunktstransformatorer (f.eks. Yn/YN-forbindelsesgrupper) via den dedikerede fire-farvede nulpunktstestterminal uden yderligere hjælpeledninger.
Spørgsmål: Hvordan indstilles trinkoblerparametrene for at beregne drejningsforholdsfejlen nøjagtigt?
A: I testparameterindstillingsgrænsefladen skal du indtaste transformatorens tapafstand (i procent) og det samlede antal tapgear. Efter testen vil instrumentet automatisk analysere den faktiske tapposition og beregne den nøjagtige drejningsforholdsfejl.
Q: Virksomheden tilbyder mange forskellige Transformer Turns Ratio Tester; hvad er fordelene ved denne særlige transformer-drejningsforholdstester?
A: Denne transformer-omdrejningsforholdstester har et ultra-bredt drejningsforhold-måleområde på 0,9-20000 med multi-høj nøjagtighed (±0,1%~0,3% af aflæsningen), som kan dække testbehovene for de fleste høj-mellemspændings-, mellem-strømtransformatorer i PT-systemet og CT. Dens tre-fasetest understøtter både linje-til-linje og linje-til-fasespændingsforholdstest for nulpunktstransformatorer (f.eks. Yn/YN-forbindelsesgrupper) via dedikerede terminaler, hvilket realiserer ét-stop og omfattende detektering af omdrejningsforhold uden yderligere udstyr. I mellemtiden sikrer det høje-præcisionsforhold, der matcher det brede område, nøjagtig dataindsamling for transformere med ekstreme drejningsforholdsværdier, og det kan automatisk analysere tappositionen og beregne forholdsfejlen, hvilket gør det mere professionelt og effektivt til stor{19}}vedligeholdelse af elnet og test af højspændingsudstyr.
